Rádiusová žiletková fréza R5 28,8x19,5 S6,35 mm IGM F061
Skladem
Kompletní specifikace
| Typ nástroje: | Rádiusová fréza | ||
| Rádius: | 5 mm | ||
| Průměr nástroje: | 28,8 mm | ||
| Řezná výška: | 19,5 mm | ||
| Celková délka: | 64 mm | ||
| Průměr upínací stopky: | 6,35 mm | ||
| Počet zubů: | 2 | ||
| Břit: | Vyměnitelná břitová destička (VBD) | ||
| Provedení: | S ložiskem | ||
| Směr otáčení: | Pravotočivé (RH) | ||
| Otáčky (N max.): | 18 000 ot./min. | ||
| Hmotnost: | 0,3 kg | ||
| Výrobce: | IGM | ||
IGM F061-19551, Rádiusová stopková fréza průměr 28,8 mm, Z2 VBD, rádius R5 mm, S6,35 mm, s ložiskem
Stopková fréza rádiusová s výměnnými žiletkami (označované tako jako vyměnitelné břitové desticky = VBD), dvouzubá (Z2), pracovní průměr (D) 28,8 mm, rádius R5 mm, upínací stopka S6,35 mm.

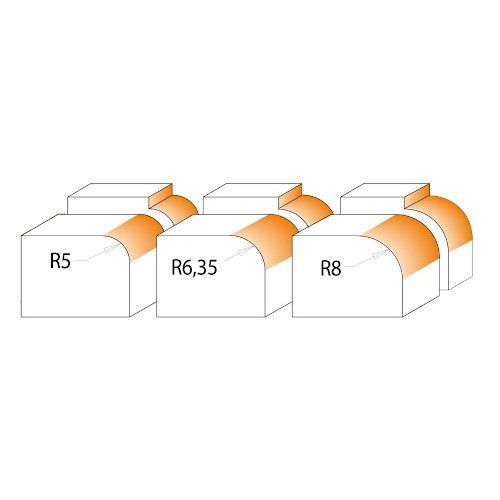

Rádiusová (zaoblovací) stopková fréza se dvěma tvarovými žiletkami.
Žiletka má rádius vybroušený ze dvoustran, je tedy možné po otupení žiletku jednou otočit.
Výměnné žiletky jsou hladké a mají jeden upínací otvor pro přesné ustavení a zabezpečení proti pohybu.
Vodící ložisko je dole (u čela).
Tento typ rádiusové frézy s VBD je vhodný pro zaoblování ABS hran, aglomerovaných materiálů (např. MDF, dřevotříska) a tvrdého nebo měkkého dřeva.
Tento typ stopkových nástrojů lze použít v ručních elektrických frézkách (s ručním posuvem - MAN), popř. ve spodních frézkách, které umožňují upnutí stopkových nástrojů.
Rádiusová stopková fréza IGM řady F061 je osazena standardní tvarovými žiletkami (dvoubřité, otočné).
